萬向節，指的是利用球型等裝置以實現不同方向的軸動力輸出，是汽車上的一個很重要部件。萬向節與傳動軸組合，稱為萬向節傳動裝置。在前置發動機后輪驅動的車輛上，萬向節傳動裝置安裝在變速器輸出軸與驅動橋主減速器輸入軸之間；而前置發動機前輪驅動的車輛省略了傳動軸，萬向節安裝在既負責驅動又負責轉向的前橋半軸與車輪之間。下面賢集網小編你給大家介紹一下萬向節的結構，影響因素以及維護方法。
萬向節的結構，影響因素和維護方法
結構
在汽車傳動系及其它系統中，為了實現一些軸線相交或相對位置經常變化的轉軸之間的動力傳遞，必須采用萬向傳動裝置。萬向傳動裝置一般由萬向節和傳動軸組成，有時的還要有中間支承，主要用于以下一些位置：1-萬向節；2-傳動軸；3-前傳動軸；4-中間支承
發動機前置后輪驅動汽車的變速器與驅動橋之間。當變速器與驅動橋之間距離較遠時，應將傳動軸分成兩段甚至多段，并加設中間支承。多軸驅動的汽車的分動器與驅動橋之間或驅動橋與驅動橋之間。由于車架的變形，會造成軸線間相互位置變化的兩傳動部件之間。
采用獨立懸架的汽車的與差速器之間。轉向驅動車橋的差速器與車輪之間。汽車的動力輸出裝置和轉向操縱機構中。
影響因素
影響未以校正的萬向節平衡的因素有以下幾個方面:
1、由萬向聯軸器主體零件設計規范規定的制造公差而產生的不平衡。
2、由萬向節與軸的對中面的偏心而產生的不平衡。
3、萬向節中配合零件之間的間隙。
4、萬向節中附件分布不均勻或不對稱引起的不平衡。
5、由萬向節各零件的材質不均勻或磨損不均勻引起的不平衡。
萬向節的結構，影響因素和維護方法
維護方法

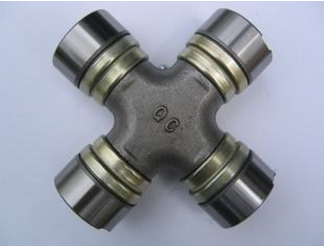

萬向節十字軸保養要磨齒輪油，由于萬向節十字軸滾針軸承的潤滑油嘴是一只普通的黃油嘴，所以給人們造成一種錯覺，長期以來普遍加注黃油來潤滑。而事實上，從該黃油嘴是很難把黃油加注到滾針軸承上，甚至達到十字軸軸頸端面也非常困難。用黃油（即鈣基潤滑脂）潤滑會導致大批十字軸滾針軸承早期損壞。
